3.000 влечења, под оптоварување: Како прво го тестираме делот од торбата што не успева

Трето во серијата од лабораторијата Силок: тестер за живот на патент и зошто возењето патент без напнатост не ви кажува речиси ништо

ДОНГГУАН, Кина - [Месец ден], 2026 година— Прашајте која било фабрика за торби од каде доаѓаат барањата за гаранција и ќе го добиете истиот одговор, испорачан со воздишка. Не ткаенината. Не шевовите. Патентот.

Има смисла кога размислувате за тоа што е патент: единствениот дел од торбата со десетици подвижни компоненти, кој се ракува неколку пати на ден, секој ден, обично со една нетрпелива рака, често додека чантата е наполнета покрај разумот. Сè друго на торбата стои мирно. Патентот работи за живот.

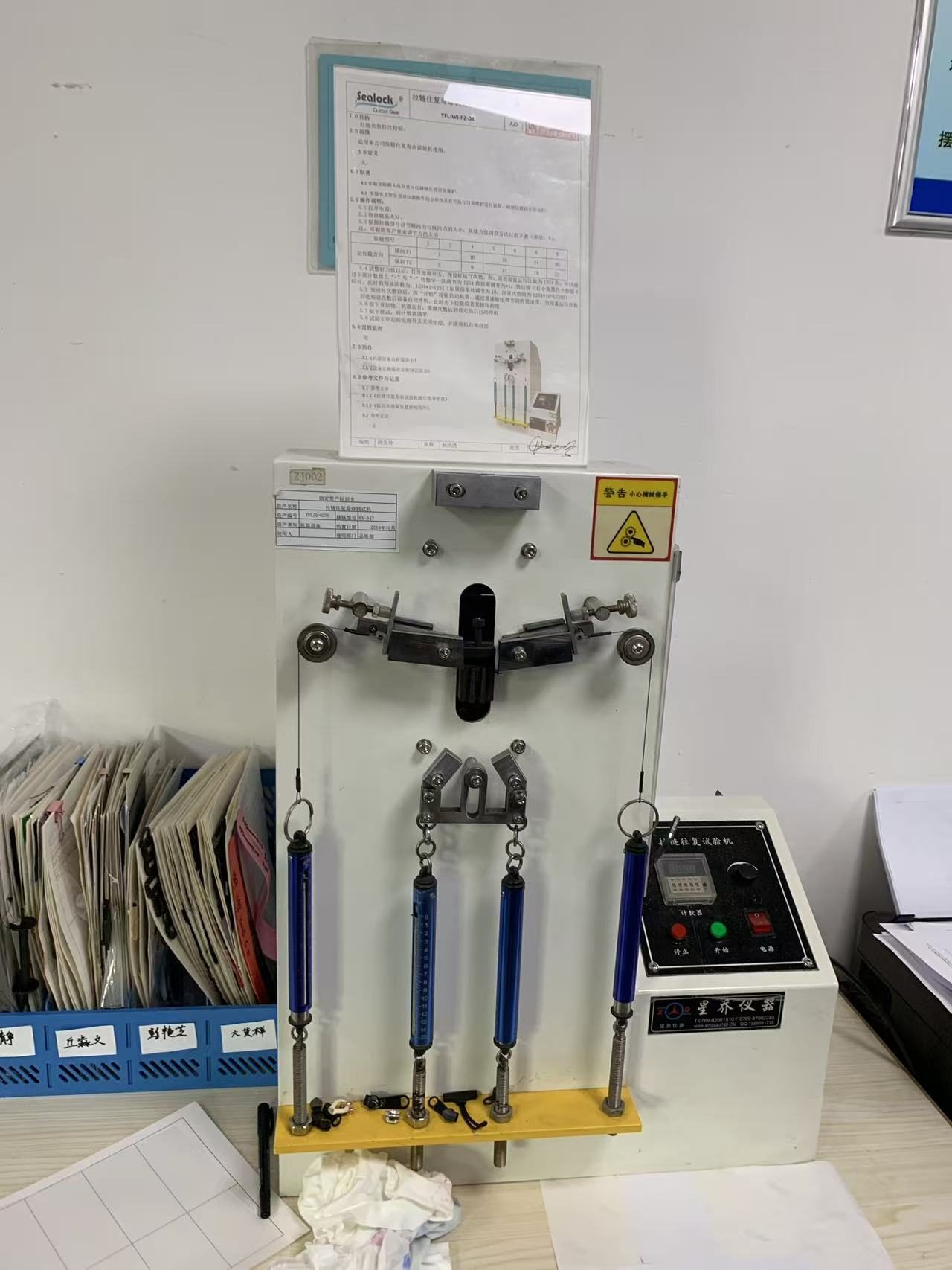

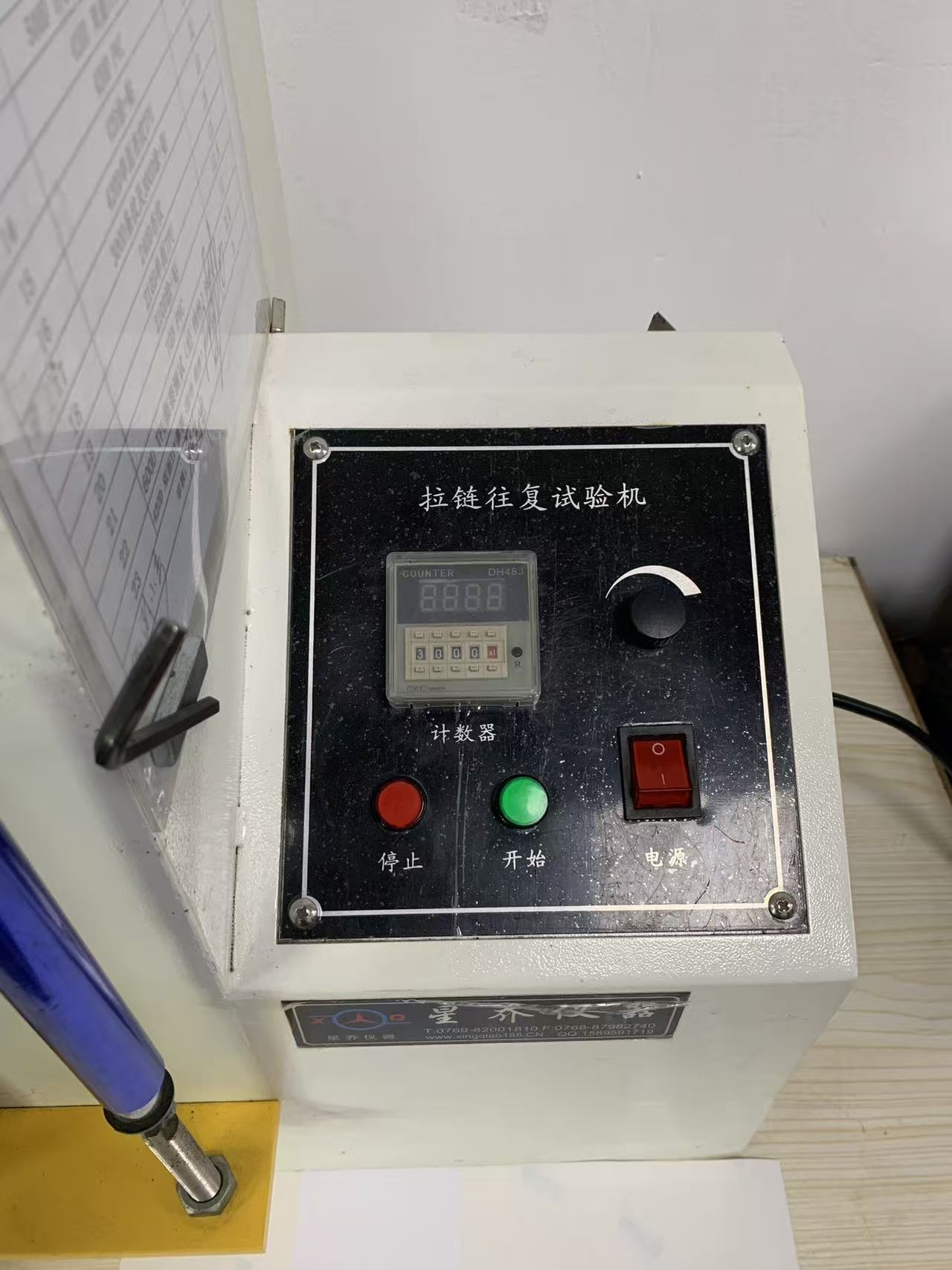

Така, во нашата лабораторија има машина чија цела работа е да ги отвора и затвора патентите додека нешто не даде. На фотографијата нејзиниот бројач е поставен на 3.000 циклуси. Ќе работи со сите нив, под измерено оптоварување, а потоа ќе застане сам.

Грешката што ја прават повеќето „тестови“ на патент

Еве што го одвојува вистинскиот тест за патент од демонстрацијата:оптоварување.

Лесно е да се изгради платформа која лизга влечење напред-назад на патент кој лежи рамно и опуштено. Стартувај го 5000 пати, снимај го, ставете го во брошура. Проблемот е што ниеден патент на земјата не живее така. Вистинскиот патент е под напнатост секогаш кога се користи - затоа што торбата е полна. Содржината се турка нанадвор, ланецот се раздвојува настрана додека го влечете лизгачот по него, и колку посилно е спакувана кесата, толку и двете стануваат полоши.

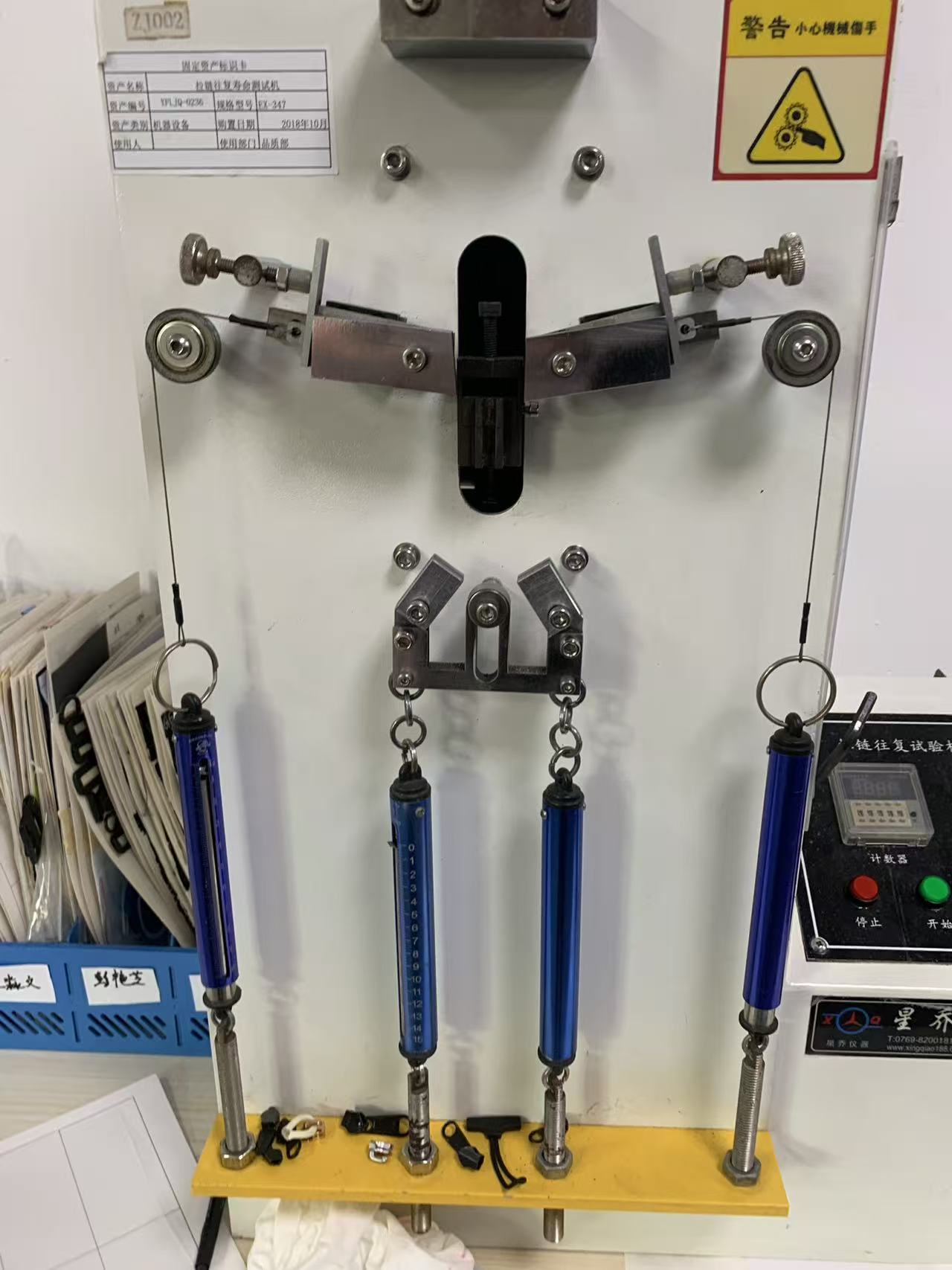

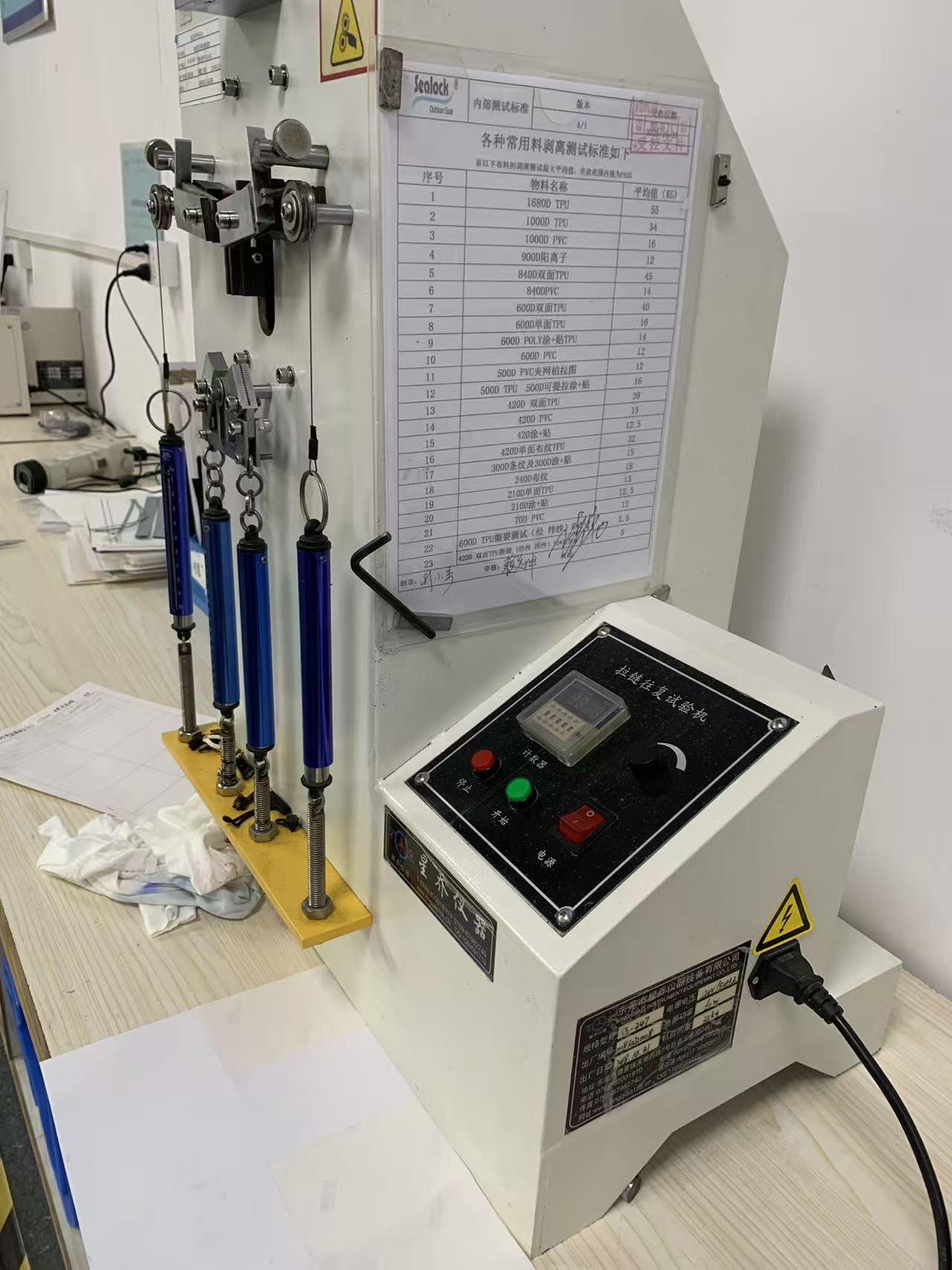

Затоа оваа машина виси тежина на примерокот во две насоки одеднаш. Страничната сила (F1) ги раздвојува двете половини од ланецот, симулирајќи наполнета торба која се обидува да го пукне сопствениот патент. Надолжната сила (F2) работи долж линијата на движење, оптоварувајќи го лизгачот додека се влече. Четири калибрирани пружински мерачи се применуваат и ги прикажуваат тие сили. Дури тогаш машината почнува да вози велосипед.

Разликата не е академска. Истоварен патент ќе работи среќно десетици илјади циклуси и нема да ви каже ништо. Истиот патент циклиран под странично оптоварување ќе ви покаже точно како ќе пропадне на терен: заби кои почнуваат да се одвојуваат зад лизгачот, лизгач што се шири и престанува да го заклучува ланецот, влечна лента што се заморува при неговото прицврстување, лента што се кине од местото каде што е закотвено.

Товарите не се погодуваат - тие се распоредени според големината на патент

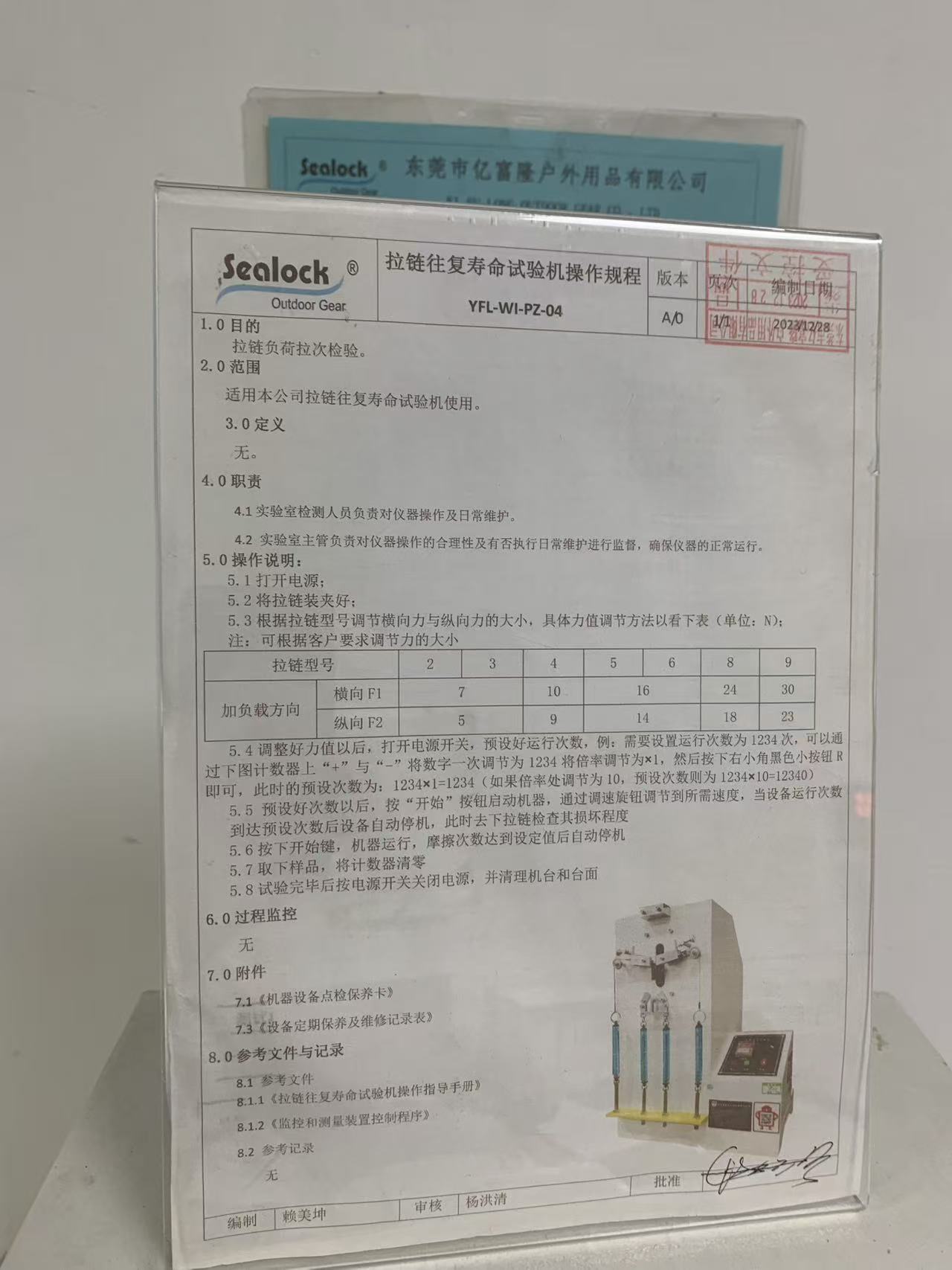

Машината работи на контролирана процедура YFL-WI-PZ-04, ревизија A/0, а срцето на тој документ е мала маса. Ги поставува страничната сила (F1) и надолжната сила (F2), во њутни, за секој мерач на патент - затоа што патентот #3 на торбичката за документи и патентот #9 на тешкото копче немаат работа да се тестираат на исто оптоварување:

• Големина 2-3:F1 7 N, F2 5 N
• Големина 4:F1 10 N, F2 9 N
• Големина 5-6:F1 16 N, F2 14 N
• Големина 8:F1 24 N, F2 18 N
• Големина 9:F1 30 N, F2 23 N

Две работи вреди да се забележат за таа табела. Прво, оптоварувањето се скали со патент, така што тестот е пропорционален, а не единствен што одговара на сите - потешкиот ланец се очекува да потрае повеќе и се тестира како таков. Второ, постапката носи експлицитна забелешка:вредностите на силата може да се прилагодат на барањата на купувачот.Ако спецификацијата на сопствената марка бара различно оптоварување или потежок бидејќи нивната крајна употреба е брутална, машината е поставена на нивниот број наместо на наш. Стандардот за куќа треба да биде под, а не таван.

Како всушност оди трчањето

Процедурата е доволно кратка за да се прочита за една минута, што е знак на тест што се извршува наместо да се восхитува:

• Вклучете го и затегнете го патентот во прицврстувачот.
• Поставете ги страничните и надолжните сили на табелата за таа големина на патент - или според спецификациите на клиентот.
• Поставете го бројот на циклуси на бројачот, користејќи го неговиот множител: 1234 на ×1 е 1.234 циклуси; истата поставка на ×10 е 12.340. Тоа е мал механички детал кој уништил повеќе од еден тест во повеќе фабрики, поради што е напишано во документот наместо оставено на меморија.
• Притиснете старт и поставете ја брзината на бирачот. Машината циклира и автоматски се запира кога ќе го достигне претходно поставеното броење.
• Отстранете го патентот и проверете ја штетата - ова е вистинскиот резултат, а не фактот дека преживеал.
• Нулете го бројачот, исклучете го, исчистете ја машината и клупата.

Таа последна линија изгледа како домаќинство. Тоа не е само домаќинство: бројачот оставен без нула е како тестот од 3.000 циклуси на следниот човек тивко станува тест од 300 циклуси.

Зошто ова е повеќе важно за водоотпорна опрема отколку за багаж

Стандардна патент од најлонски серпентина е нешто што простува. Водоотпорните и херметички патенти што ги заваруваме во суви кеси и ладилници не се, а причините се структурни.

Тие се поцврсти по дизајн - затегнатото, обложено заплетување на забите што ги задржува водата и студениот воздух надвор е истото што ги прави тешки за влечење. Тој отпор значи дека секој циклус пренесува повеќе сила во лизгачот, лентата и јазичето за влечење отколку патент со мека намотка. Тие, исто така, носат полимерна обвивка на лентата, а облогите може да пукнат при превиткување или напрегање по доволно циклуси - а пукнатината на водоотпорниот слој на патент не е козметички проблем, туку истекување. Конечно, на нашите производи лентата со патент обично се заварува директно во телото, така што интерфејсот помеѓу подвижната компонента и запечатената структура е сам по себе место кое треба да го преживее заморот.

Сето тоа значи дека искрената верзија на водоотпорниот патент не е „запечатува“. Тоа е „сè уште запечатува по една сезона кога се отвора со мокра рака“. Единствениот начин да се знае дека пред испораката е да го возите со велосипед под оптоварување и потоа да погледнете.

Она што го бараме кога ќе престане

Бројот на циклуси е поставувањето; инспекцијата потоа е резултат. На завршен примерок проверуваме дали ланецот сè уште се затвора целосно и се заклучува зад лизгачот, дали лизгачот се проширил или почнал да прескокнува, дали забите се деформирани или оттргнати од лентата, дали јазичето за влечење и неговиот додаток се недопрени и - за обложени водоотпорни синџири - без разлика дали облогата ја покажува држачот или линиите каде што поминува фолијата.

Неуспехот овде не е автоматски одбиен патент. Честопати станува збор за разговор за спецификации: потежок мерач за торба што ќе се преполни, различен тип на лизгач или заклучување, засилување на крајната станица каде што се концентрира товарот или промена на дизајнот што го спречува патентот да биде дел од торбата што го носи товарот на прво место. Она што никогаш не треба да биде е откритие направено од клиентот.

Регистриран, калибриран и досаден намерно

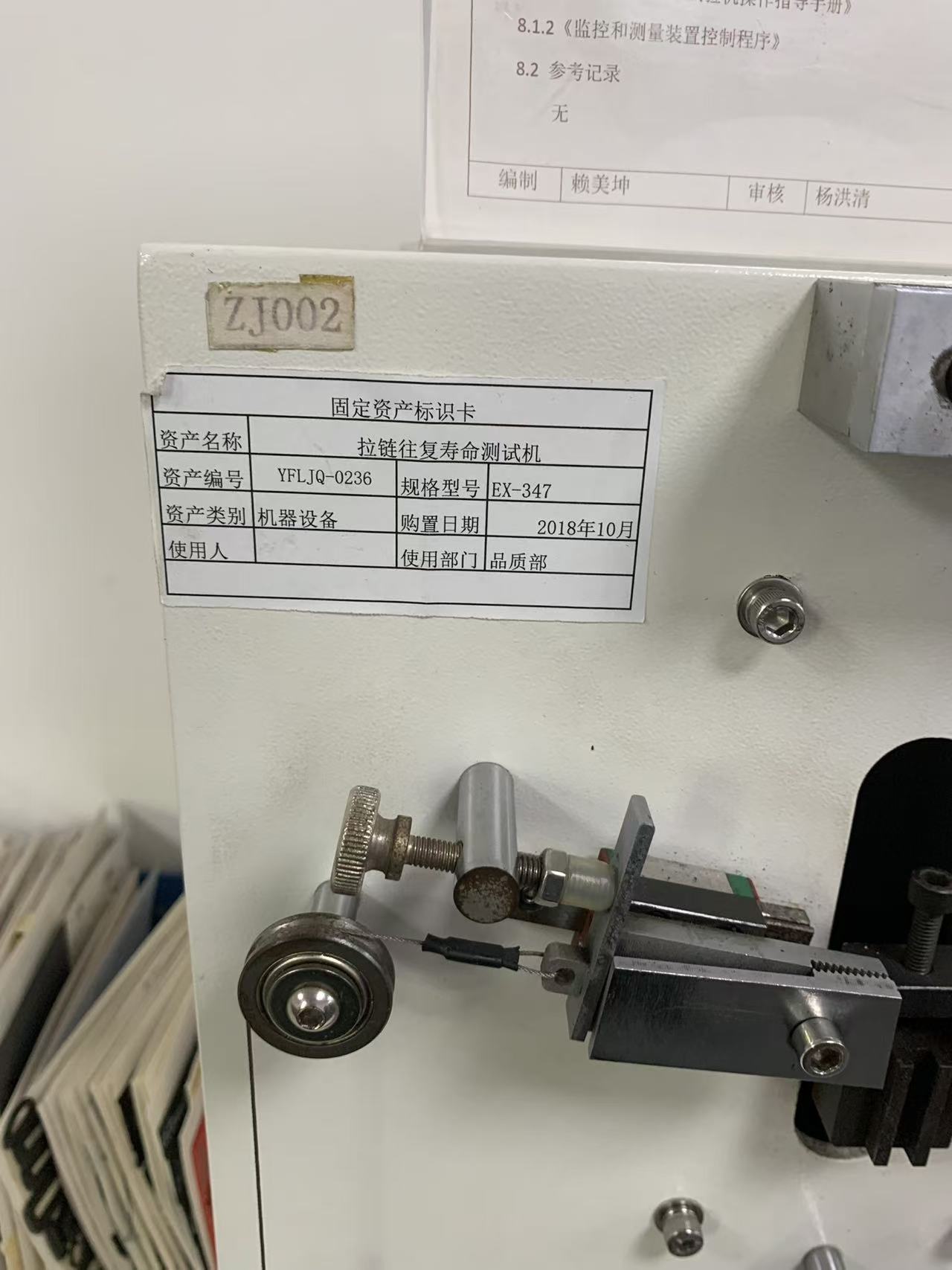

Како и другите инструменти од оваа серија, и овој ја носи својата документација на телото: картичка со средства која го идентификува како средство на компанијата YFLJQ-0236, модел EX-347, купена во октомври 2018 година и доделена на одделот за квалитет, и ID на машината — ZJ002 — на панелот. Покрај него се наоѓа етикета за калибрација, калибрирана во декември 2025 година со рекалибрација која треба да се изврши во декември 2026 година.

Таа комбинација - именуван сопственик, документирана процедура, табела за оптоварување со реални броеви и надворешна калибрација на закажан циклус - е она што дозволува реченицата како „овој патент помина 3.000 циклуси под странично оптоварување 16 N“ да значи нешто за инженерот на клиентот. Без него, истата реченица е само убав круг број.

Уште еден чаршаф на ѕидот

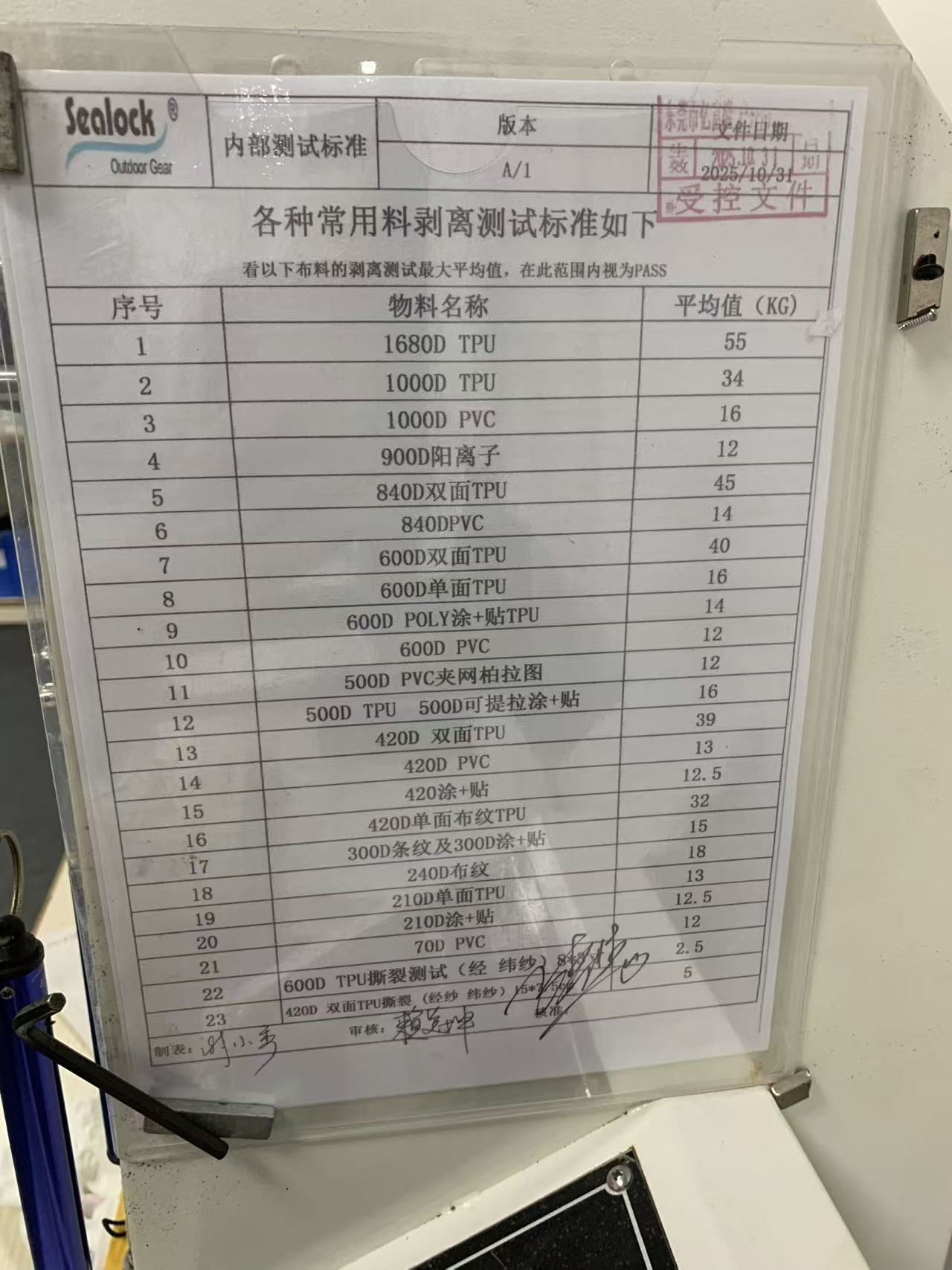

Ако погледнете покрај оваа машина на фотографиите, покрај неа е монтиран уште еден контролиран документ: внатрешен тест стандард кој ги наведува вредностите за прифаќање, во килограми, за цврстина на кора и спојување на повеќе од дваесет материјали што ги користиме рутински - 1680D TPU, 840D двострано TPU, 600D TPU со единечна и двострана пропусница. праг, плус критериуми за јачина на кинење на дното. Припаѓа на друг инструмент, и тоа е тема на следната статија од оваа серија.

Но, тука вреди да се означи, бидејќи одговара на прашање кое луѓето ретко го поставуваат во фабрика:кој број се брои како пропусница?Тестирањето е само половина од контролата на квалитетот. Имањето пишани критериуми за прифаќање контролирани од ревизија - така што резултатот се споредува со нешто однапред договорено, наместо со она на што се надевало лицето што го држи примерокот - е другата половина.
