1. Што е RF заварување?

RF заварувањето - исто така познато како високофреквентно (HF) заварување или диелектрично заварување - е производствен процес кој поврзува термопластични материјали користејќи електромагнетна енергија наместо надворешна топлина, лепила или механичко прицврстување. Двата термина се заменливи во индустриската практика; основната физика е идентична.

Карактеристична карактеристика на RF заварувањето е местото каде што потекнува топлината. Во конвенционалното топлинско запечатување, топлинската енергија се нанесува на површината на материјалот и се спроведува навнатре. Во RF заварувањето, електромагнетното поле продира во материјалот и генерира топлина одвнатре, на молекуларно ниво. Ова внатрешно загревање создава врска која, во повеќето случаи, е посилна од основната ткаенина од двете страни на спојницата.

Технологијата е во индустриска употреба од 1940-тите, првично за медицински апликации и апликации за пакување базирани на ПВЦ. Неговото усвојување во премиум производството на надворешна опрема се забрза бидејќи TPU го замени ПВЦ во сите категории на производи каде што се важни флексибилноста, усогласеноста со животната средина и долгорочните перформанси. Денес, RF заварувањето е стандарден метод на градење за секој водоотпорен производ што треба да се држи под постојан хидростатички притисок - не само отпорност на прскање на површината.

Типични апликации за производи вклучуваат:

• Потопни суви кеси и водоотпорни ранци
• Непропустливи меки ладилници и изолирани носачи
• Надворешни структури на надувување
• Водоотпорна медицинска транспортна амбалажа
• Случаи со воена и тактичка опрема

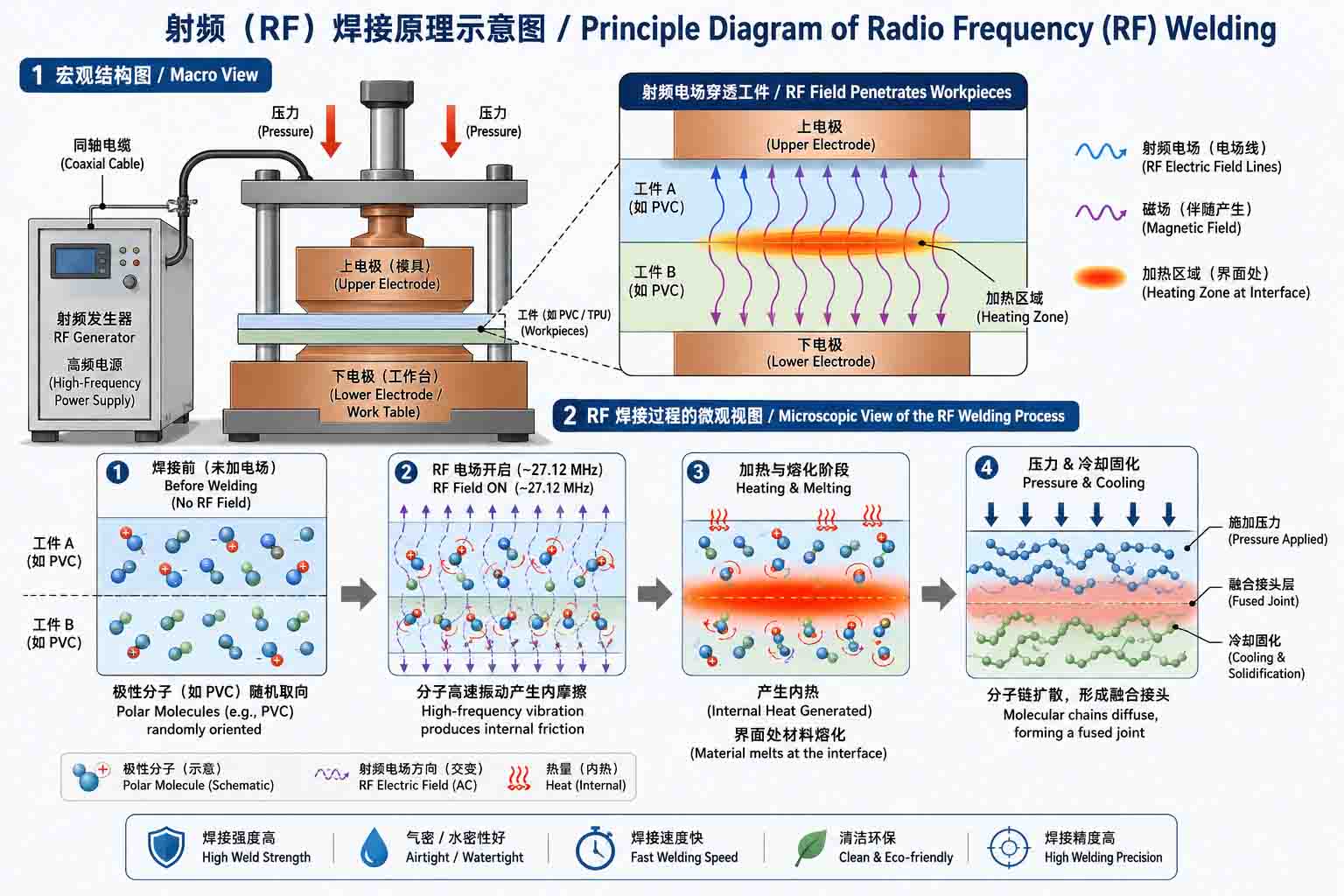

2. Како функционира RF заварувањето

RF опремата за заварување работи со пропуштање на наизменична струја со висока фреквенција - обично помеѓу 27 MHz и 40 MHz, при што 27,12 MHz е најчестата индустриска фреквенција - помеѓу две метални електроди (наречени матрици или плочи). Материјалот што треба да се заварува се поставува помеѓу овие матрици.

Кога термопластични материјали со поларни молекуларни структури се изложени на брзо наизменично електромагнетно поле, нивните молекули се обидуваат да се престројат со секоја осцилација на полето. На 27,12 MHz, тоа значи приближно 27 милиони обиди за престројување во секунда. Триењето генерирано од ова молекуларно движење произведува топлина - не на површината, туку рамномерно низ дебелината на материјалот во зоната на заварување.

Истовремено, пресата врши контролиран пневматски притисок на матриците, притискајќи ги материјалните слоеви заедно. Како што внатрешната температура ќе ја достигне точката на фузија на материјалот, слоевите на интерфејсот се топат и се мешаат на молекуларно ниво. Кога RF енергијата се отстранува и материјалот се лади под постојан притисок, двата слоја стануваат еден континуиран материјал - не се залепени, не зашиени, туку споени.

Ова внатрешно генерирање на топлина има неколку практични предности во однос на површинските методи на топлина:

• Врската се формира рамномерно низ целата зона на заварување наместо да напредува од површината навнатре
• Надворешните површини имаат помала веројатност да изгорат или деформираат, бидејќи самите електроди не треба да достигнат температура на фузија
• Сложените геометрии на матрицата можат да произведат прецизни, повторливи обрасци на заварување, вклучувајќи криви, агли и повеќеслојни спојувања
• Времето на циклусот е кратко - обично 3 до 15 секунди по заварување во зависност од дебелината на материјалот и површината на матрицата

3. Зошто TPU е особено добро прилагоден за RF заварување

Не сите термопластики реагираат подеднакво на RF заварување. Процесот зависи од материјалот што има поларна молекуларна структура - онаа каде што електричното полнење е нерамномерно распоредено низ молекулата. Поларните молекули реагираат на наизменични електромагнетни полиња со обид да се ориентираат; таа обид за ориентација е она што генерира топлина.

TPU (Термопластичен полиуретан) има природно поларна структура поради уретанските врски во неговиот молекуларен столб. Ова го прави високо одговорен на RF енергија и релативно лесно да се заварува постојано низ низа дебелини и конфигурации на ламинат.

Покрај RF компатибилноста, TPU носи неколку карактеристики на материјалот што го прават претпочитана подлога за премиум водоотпорна надворешна опрема:

Други RF-заварливи материјали вклучуваат ткаенини обложени со PVC, EVA и одредени PU филмови. ПВЦ е наследната опција - лесно и ефтино се заварува, но носи регулаторен ризик поврзан со пластификаторот и станува кршлив при ниски температури. За производи наменети за трајност или за брендови со барања за усогласеност со животната средина, TPU е практичен избор.

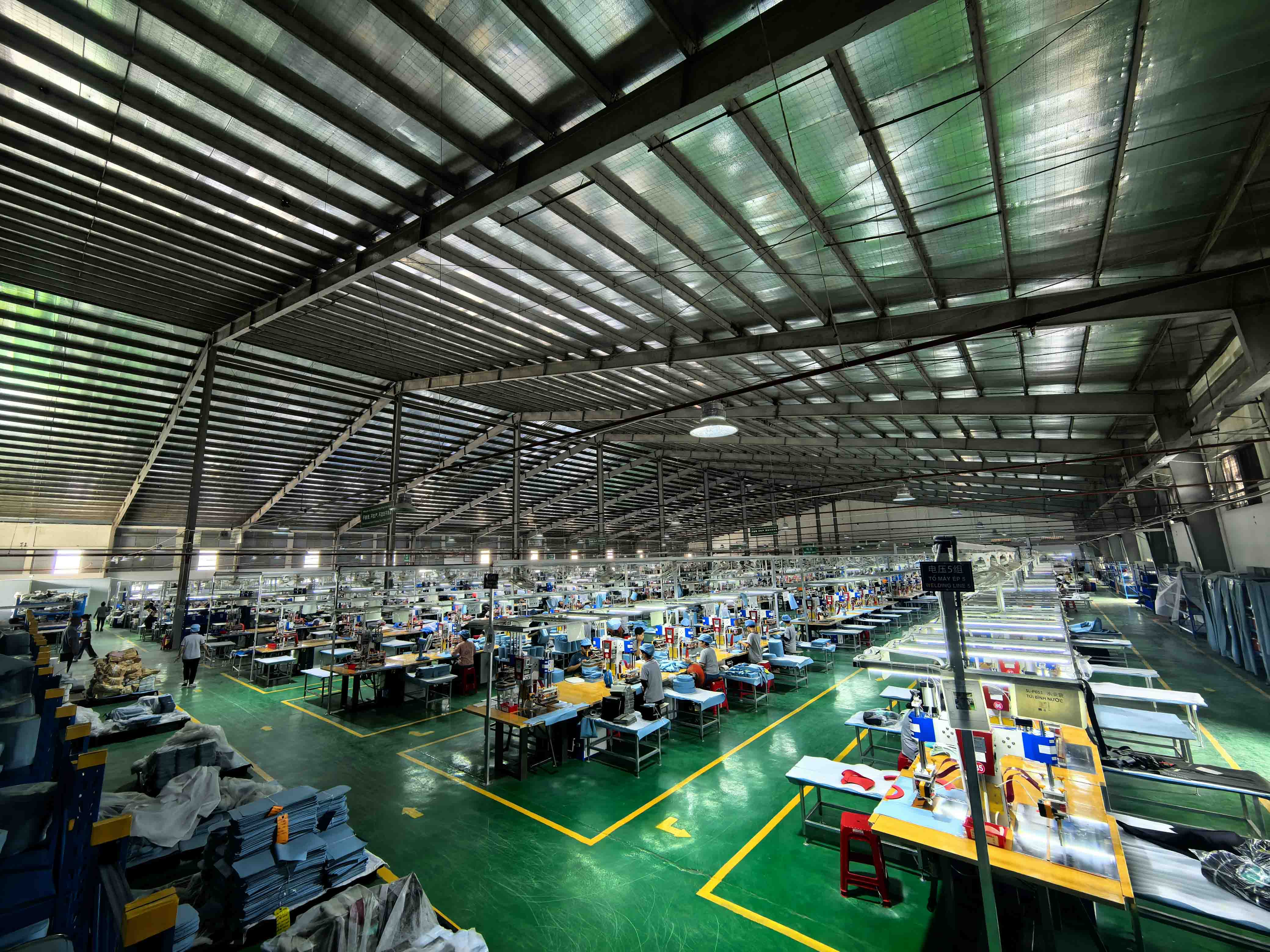

4. RF заварување наспроти традиционално шиење: што всушност значи разликата во употреба

Споредбата помеѓу RF заварените шевови и зашиените шевови е јасна од инженерска гледна точка, но вреди да се биде прецизен за тоа каде и како не успева зашиената конструкција - затоа што режимот на дефект е често бавен и неочигледен додека не е.

Режимот на дефект на лентата за шиење заслужува особено внимание. Лентата работи соодветно кога е нова и под умерени услови. Проблемот е што водоотпорните кеси и ладилници не живеат под умерени услови - тие се наполнети со тешка, влажна опрема, постојано се виткаат за време на транспортот, се оставаат во жешки возила и повремено седат. Под овие оптоварувања од реалниот свет, линиите за поврзување со лента почнуваат да се креваат на рабовите и аглите. Деламинацијата е невидлива однадвор додека водата веќе не влезе внатре.

RF заварувањето целосно ја елиминира оваа патека на деградација. Нема рабови на лента за подигање, нема отвори за игла за работа под притисок и нема конец за абразија на точките на напрегање на шевовите. Зоната на заварување или држи или не - и во правилно изведен завар на компатибилен материјал, се држи добро над точката каде што прво ќе пропадне околната ткаенина.

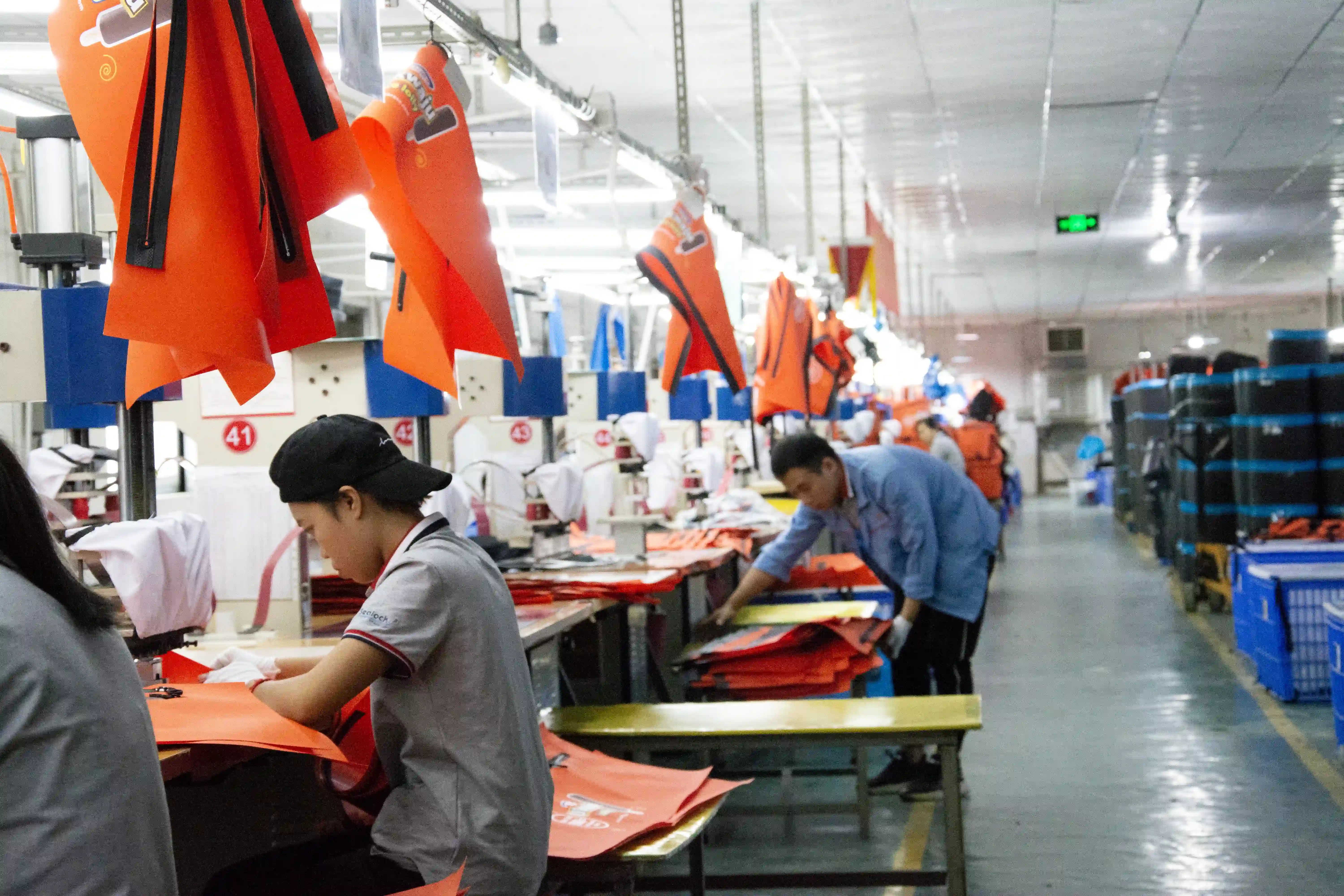

5. Процесот на производство на RF заварување, чекор по чекор

Чекор 1 - Подготовка на материјалот

Ламинираните панели со TPU се сечат до прецизни димензии со користење на CNC сечење или сопствени системи за сечење. Точноста на панелот во оваа фаза директно влијае на усогласувањето на заварот низводно; дури и неколку милиметри димензионално лизгање ќе предизвика неусогласена зона на заварување. Материјалните површини мора да бидат ослободени од контаминација - маслата од ракување, прашината од сечењето или влагата од складирањето, сето тоа може да го попречат преносот на енергија на RF и да предизвика нецелосна фузија.

Чекор 2 - Избор на матрици и поставување машина

Матрицата за заварување е обликувана електрода која ја одредува геометријата на заварот. Различни конфигурации на производи бараат различни профили на матрици - рамна матрица за спојување на панели, обликувана матрица за заоблени затворачи или закрпи за зајакнување, матрица со повеќе шуплини за повторувачки завари со голем волумен. Изборот на матрицата се совпаѓа со специфичната геометрија на заварот што ја бара производот. Параметрите на машината - фреквенција, излезна моќност, притисок на притискање и време на циклус - се калибрирани според специфичната формулација на TPU и дебелината на материјалот што се заварува. Овие параметри се документирани во SOP на производот и постојано се повторуваат низ производните циклуси.

Чекор 3 - Позиционирање на материјалот

Панелите се порамнети во рамките на матрицата според распоредот на заварот. Конзистентното позиционирање е критично за униформноста на ширината на заварот; повеќето професионални поставки за RF заварување користат водилки за прицврстување или знаци за регистрација за да се елиминира варијабилноста на позиционирањето на операторот.

Чекор 4 - Активирање на RF енергија и поврзување под притисок

Пресата се затвора, со примена на пневматски притисок на материјалот. RF енергијата се активира за времетраењето на калибрираниот циклус. Внатрешното молекуларно загревање го доведува материјалот на интерфејсот на заварот до температура на фузија додека надворешните површини остануваат под нивната точка на деформација. Притисокот се одржува во текот на оваа фаза.

Чекор 5 - Ладење под притисок

RF енергијата е исклучена, но притисокот на притисокот се одржува низ фазата на ладење. Ова е чекор што често е кратенка во производни средини со послаб квалитет и е важно: ако притисокот се ослободи пред да се зацврсти зоната на заварување, споениот материјал може да се деформира, создавајќи послаба врска со димензионални недоследности. Правилното време на ладење се одредува во фазата на развој на параметарот и се третира како дел од циклусот за кој не може да се преговара.

Чекор 6 - Намалување и проверка

Материјалот за блиц на периметарот на заварот е исечен. Секој завар визуелно се проверува за траги од изгореници, нецелосни зони на фузија или отстапување на димензиите пред делот да се пресели во следната фаза на склопување.

6. Инженерство на шевовите: променливите што одредуваат дали заварот држи

RF заварувањето не е процес каде што конзистентните поставки на машината даваат конзистентни резултати без оглед на другите фактори. Изведбата на шевовите се одредува со интеракцијата на неколку променливи, од кои секоја треба да се разбере и контролира.

Ширина на заварот

Пошироките зони на заварување го дистрибуираат напрегањето на поголема површина и генерално создаваат поголема отпорност на пукање на шевовите. За производите што ќе видат одржлив хидростатички притисок или динамично оптоварување - потопни суви кеси, поладни основи шевови, спојувања на мочниот меур на надувување - минималната ширина на заварот е спецификациска ставка, а не последователно размислување за производство. Тесните завари на аглите и транзициите на радиусот се вообичаени точки за иницирање на дефекти и треба да добијат експлицитно внимание при дизајнирањето на матрицата.

Конзистентност на моќноста на RF

Нестабилната излезна моќност за време на циклусот на заварување произведува нерамномерно внатрешно загревање. Визуелните индикатори се траги од изгореници во зоните со висока моќност и бледи, недоволно споени области на други места. Ниту едното ниту другото не е прифатливо кај производите оценети под притисок. Професионалната RF опрема за заварување одржува доследна испорака на енергија во текот на целиот циклус; периодичната верификација на калибрација е дел од одговорното одржување на опремата.

Дебелина на материјалот и усогласување на формулацијата

Параметрите за RF заварување се специфични за дебелината на материјалот и формулацијата на TPU. Збир на параметри оптимизиран за 0,8 мм TPU филм ќе произведе недоволна фузија ако се примени на ламинирана ткаенина од 1,5 мм и може да изгори потенки материјали ако се користи обратно. Кога спецификациите на материјалот се менуваат помеѓу пуштањата на производите - различни тежини на ткаенината, различни тежини на облогата на TPU - параметрите треба повторно да се потврдат, а не да се претпоставува дека се пренесуваат.

Вообичаени причини за неуспех

• Недоволна RF енергија или време на циклус:Произведува врска која изгледа комплетна на површината, но не успева при низок притисок затоа што интерфејсот никогаш не достигнал целосна температура на фузија
• Површинска контаминација:Маслата, влагата или честичките на интерфејсот на заварот создаваат локализирани празнини каде што не дојде до фузија
• Неправилен притисок на притисок:Премногу ниско овозможува раздвојување на стопениот интерфејс пред ладењето; премногу високо може да го исцеди материјалот од зоната на заварување, намалувајќи ја ефективната ширина на врската
• Предвремено ослободување на притисокот за време на ладењето:Произведува димензионално изобличување и намалена јачина на врската на рабовите на зоната на заварување
• Носење на матрици:Истрошените или оштетените површини на матрицата произведуваат неконзистентна распределба на притисокот, што доведува до променлив квалитет на заварот низ површината на матрицата

7. RF заварување во производство на меки ладилници

Меките ладилници претставуваат особено напорна примена за инженерството на шевовите бидејќи ги комбинираат хидростатичките барања (поставата мора да држи вода без да протекува) со термички барања (системот за изолација не смее да биде загрозен од инфилтрација на влага) и хигиенски барања (внатрешните површини мора да се чистат и отпорни на мувла).

Во зашиен мек ладилник, шевот помеѓу внатрешната обвивка и слојот од изолациона пена е патека за влага. Топената ледена вода се пробива низ отворите за игла и се акумулира помеѓу облогата и пената, каде што не може да се исцеди или да се исуши. Во текот на неколку недели редовна употреба, ова создава постојан мирис и раст на мувла што службениците за набавки постојано ги идентификуваат како главна поплака за квалитетот на производите на наследениот добавувач.

RF заварувањето структурно ја елиминира оваа патека. Внатрешната обвивка на мек ладилник заварен со RF е единечен водонепропустлив слив - без празнини во шевовите, без дупки за игли, без рабови на лента. Топената ледена вода останува во лагер и може да се истури или да се избрише. Изолациониот слој останува сув во текот на работниот век на производот.

Дополнителни предности во изведбата на RF заварената мека конструкција на ладилникот:

• Херметичката внатрешна комора ја намалува конвективната размена на топлина, што директно го подобрува времетраењето на задржувањето на мразот
• Мазните, непорозни TPU внатрешни површини ги задоволуваат стандардите за контакт со храна и се спротивставуваат на растот на микробите
• HF заварените лепенки за зајакнување овозможуваат прицврстување на прстенот D и рачката без пробивање на примарната водоотпорна мембрана
• Водонепропустливите системи за затворање патент може да се интегрираат за да го надополнат завареното тело, одржувајќи ги херметичките перформанси на пристапната точка

8. Лабораториско тестирање и контрола на квалитет за RF заварени производи

RF заварената конструкција е сигурна само како и процесот на QC што ја потврдува. Визуелната проверка е неопходна, но не и доволна - шевот може да се појави целосно споен на површината додека содржи внатрешни празнини кои ќе откажат под притисок. КК од професионален степен за водоотпорни RF заварени производи вклучува неколку различни протоколи за тестирање.

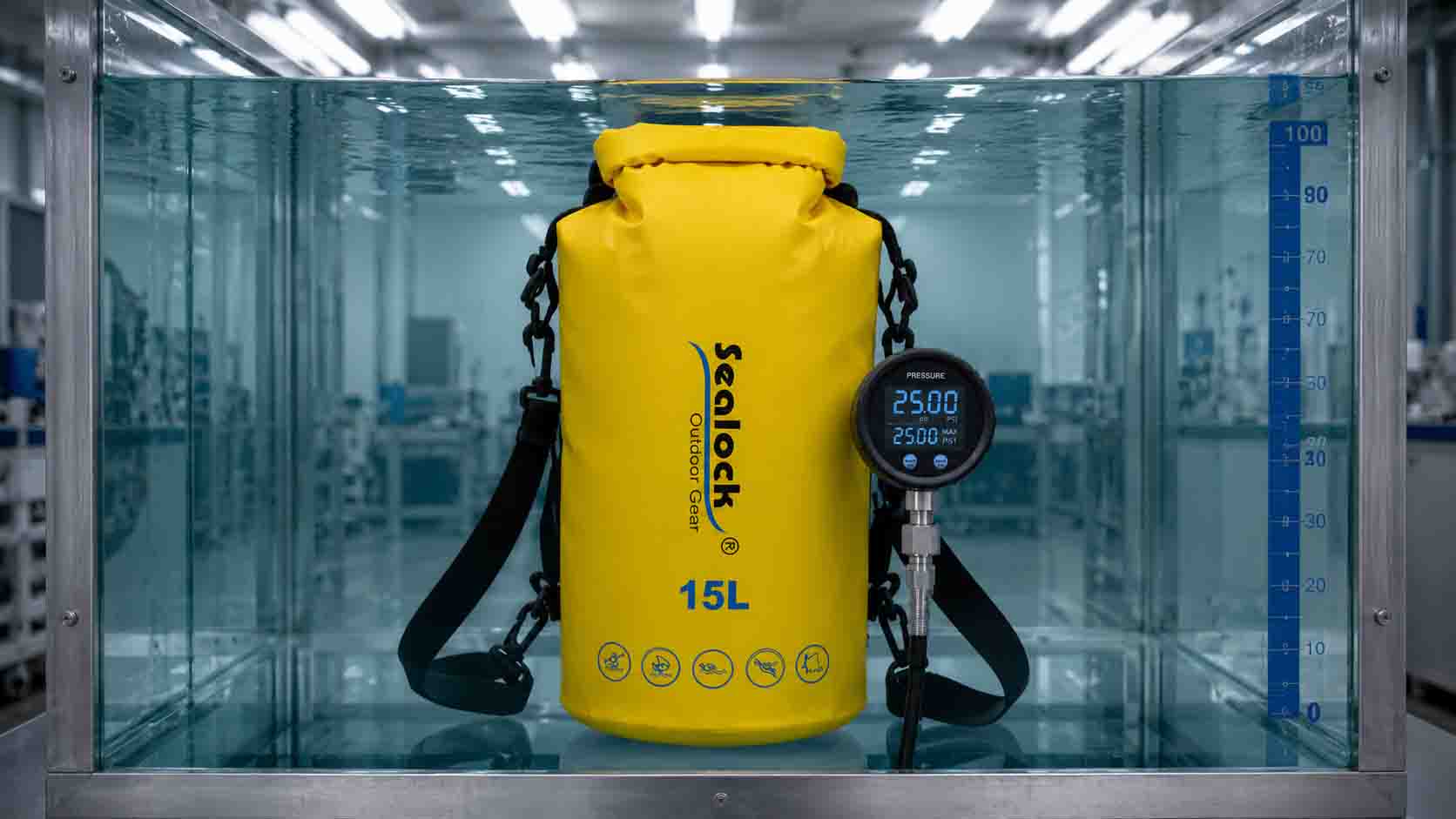

Тест за воздушен притисок (хидростатско).

Најдиректен тест за интегритетот на шевовите за производи со оценет притисок. Комплетираната кеса или ладилник се надува до одреден внатрешен притисок - 1,0 Bar е стандард за екстремни морски и потопни апликации - и се задржува на тој притисок одреден период. Кесата е потопена или набљудувана со вода со сапуница за да се детектираат емисиите на микро-меурчиња на кој било спој или точка на затворање. Без емисии е условот за минување. Овој тест истовремено ги потврдува и хидростатичките перформанси и отпорноста на издувување.

Тест за потопување во вода

Производот се потопува на одредена длабочина за одредено времетраење, а потоа се проверува внатрешно за навлегување на влага. Овој тест ги идентификува точките на микро-истекување кои можеби нема да произведат меурчиња што може да се забележат при тестирање на статички воздушен притисок, но ќе овозможат инфилтрација на вода во реални услови на потопување.

Тест за пукање на шевовите

Деструктивен тест кој го мери притисокот при кој откажува зоната на заварување. Притисокот на пукање се споредува со минимумот за спецификација на производот; резултатите под спецификацијата укажуваат на проблем со параметарот на процесот што треба да се дијагностицира и коригира пред да продолжи производството. Тестирањето на пукање обично се применува на сетови на примероци од секое производство, наместо на поединечни единици.

Тест за ладен флекс

Зоните на заварување кои работат добро на амбиентална температура може да станат кршливи точки на дефект при ниски температури, особено ако формулацијата на материјалот или параметрите за ладење не се оптимизирани за употреба при ладно време. Тестирањето на ладна флексија ги заварува примероците на повеќекратно свиткување на температури до -20°C или -30°C, потврдувајќи дали шевот го одржува интегритетот под термички и механички услови при употреба на теренот при ладно време.

Тест за забрзано атмосферско време

УВ зрачењето, високата влажност и циклирањето на изложеност на сол се користат за симулирање на повеќегодишна морска употреба во компресирана лабораторија. Овој тест се применува на примероци од зоната на заварување наместо на целосни производи и ја проценува адхезијата на облогата на TPU, издржливоста на врската на заварот и стабилноста на димензиите при долгорочен стрес на околината.

9. Заеднички RF заварени производи апликации

Водоотпорна надворешна опрема

• Потопни суви кеси (затворање со ролна и патент)
• Водоотпорни ранци и торби за чаши
• Пакети за појас на кајак и рафтинг
• Торби за опашка од мотоцикл и водоотпорни гаќички

Меки ладилници и изолирани носачи

• Ранци со меки ладилници кои се отпорни на протекување
• Торби за ладилници за морски риби
• Ладилници за транспорт на медицински примероци и вакцини
• Комерцијални торби за испорака со ладен ланец

Индустриски и тактички производи

• Надворешни засолништа и структури на надувување
• Водоотпорни капаци и кутии за опрема
• Тактички суви вреќи со воени спецификации
• Водоотпорно медицинско пакување и амбалажа
