Внатре во лабораторијата Силок: Тестер за удар на осцилации на багажот (XE-I09BA)

Речиси секој катастрофален неуспех на торбата за кој купувачот некогаш слушнал започнува на истото место: точката каде што ременот, рачката или прстенот D се среќаваат со панелот на телото. Ткаенината ретко се кине во средината. Патентите ретко се делат на ланецот. Она што не успева е сидрото - неколкуте квадратни сантиметри заварена лепенка, шипка или јамка што треба да ја пренесе целата тежина на натоварената кеса во флексибилен ѕид, илјадници пати, при товари кои никогаш не се стабилни и никогаш не се предвидливи. Тоа е причината зошто тестот за статичко повлекување, колку и да е импресивен бројот што го произведува, е лош индикатор за враќање на теренот. Зглобот што преживува едно повлекување од 80 кг сè уште може да не успее при 400 циклуси на динамичен удар од 8 кг, бидејќи заморот и максималната сила се различни физики.

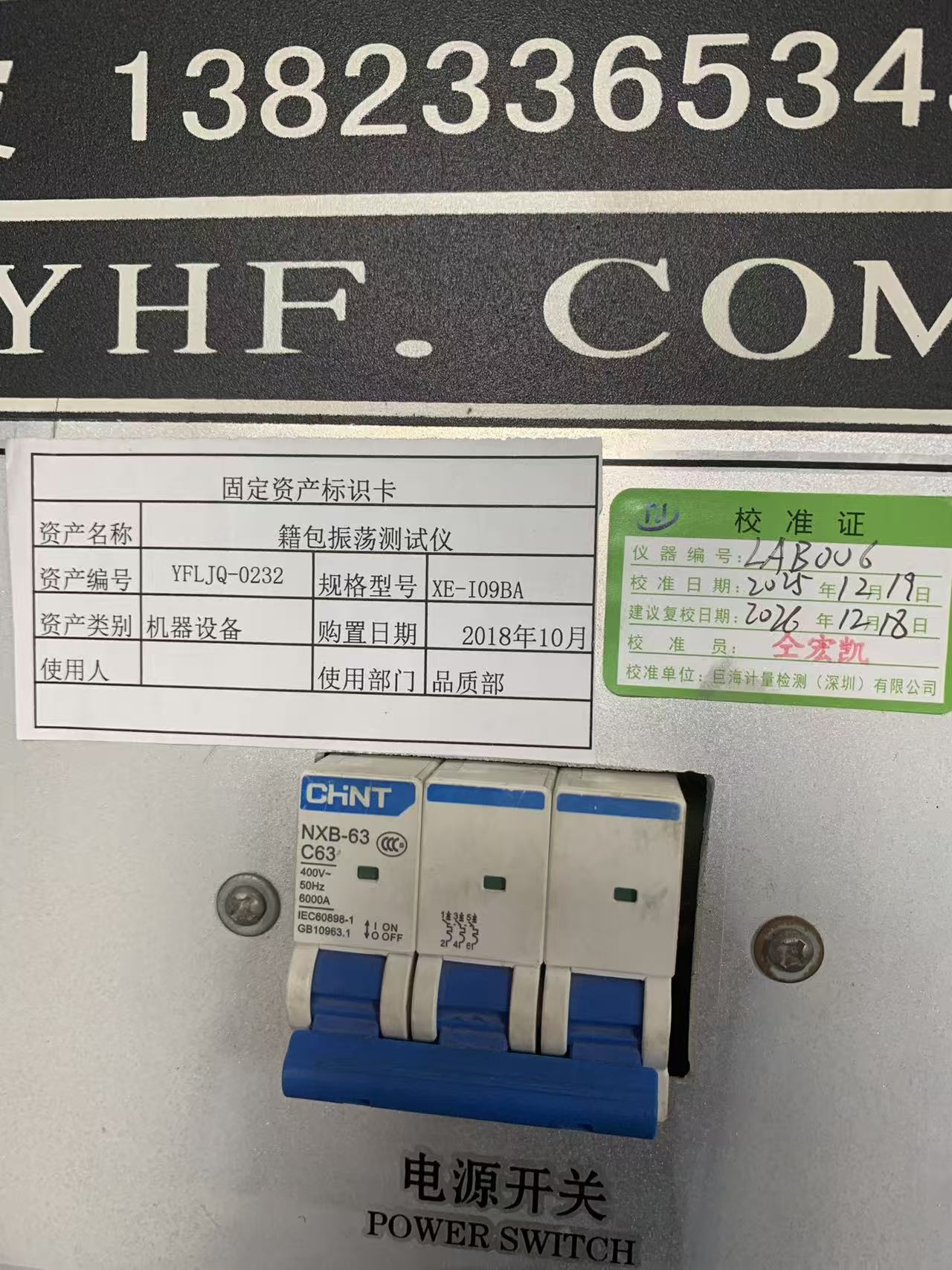

Машината што ги раздвојува тие два света во нашата лабораторија е тестерот за удар на осцилации на багажот — средство YFLJQ-0232, модел XE-I09BA, број на инструмент LAB-006, во служба во нашиот оддел за квалитет од октомври 2018 година и последен пат надворешно калибриран на 19 декември 2025 година, со процедура за рекалибрација која треба да работи според 2 декември 06. YFL-WI-PZ-03, ревизија A/0, од 28 декември 2023 година. Оваа статија објаснува што всушност прави машината, зошто тестот е повеќе важен за високофреквентните заварени водоотпорни кеси отколку за конвенционално сошиениот багаж, и што треба да побара менаџерот за извори кога ќе види „испитување на влијанието на осцилацијата на листот на добавувачот“.

Што всушност значи „влијание на осцилации“.

Тестот е измамливо едноставен за опишување и доста тешко да се направи добро. Торбата се натоварува до одредена тежина, а потоа се суспендира од машината со која било компонента што се испитува - една горна рачка, пар ремени за рамо, јамка за влечење, целосно издолжена рачка за количка. Ударната глава ја крева натоварената кеса преку дефиниран удар, а потоа ја ослободува. Гравитацијата го прави останатото. Торбата паѓа, а склопот на пригушена пружина на врвот на главата ја апсорбира, а потоа ја враќа енергијата на падот, така што примерокот не само еднаш паѓа, туку се вози во континуирано растење и паѓање на осцилација. Секој циклус испраќа ударен бран надолу по лентата и во точката на прицврстување, а потоа целосно го растовара. Вчитај, шок, растоварај, повтори.

Стандард за метод на кинеска лесна индустрија што го формализира ова, QB/T 2922-2018Куќиште и торба — Тест метод за удар на тресење, го опишува принципот како полнење на чантата со одредена тежина, подигање за рачката, ременот на рамо или целосно издолжена рачка на количката преку поставен удар, оставајќи ја да падне слободно под гравитацијата и користење пружина за да ја апсорбира и ослободи енергијата на ударот, така што чантата ќе доживее повторен удар и осцилација - со што се тестира превртувањето, тресењето на раката и тресењето на телото. Апаратот е цврсто наведен: комбинираната маса на долната вшмукувачка чаша, горниот блок за амортизација, ударната шипка и стандардниот прицврстувач е 8,1 ± 0,2 kg, ударот во една насока е 150 ± 5 mm, а склопот за амортизација на бучавата во горната вшмукувачка чаша испорачува сила на пружина притискање од 110 N ± 110 N. Контролниот систем мора да дозволи прилагодување на стапката на удар, да дозволи да се постави и снима бројот на циклуси и мора автоматски да ја запре машината ако примерокот падне за време на тестот.

Таа последна клаузула повеќе е важна отколку што изгледа. Автоматското запирање на паѓањето на примерокот не е погодна карактеристика - тоа е она што го прави броењето на циклусот валидна точка на податоци. Ако каишот се скине на циклусот 612 и машината продолжи да кова празен прицврстувач додека не достигне претходно поставена 1.500, извештајот не кажува ништо корисно. Бидејќи машината запира во моментот на одвојување, отчитувањето на бројачотезаморниот век на тој зглоб.

Машината на нашиот кат

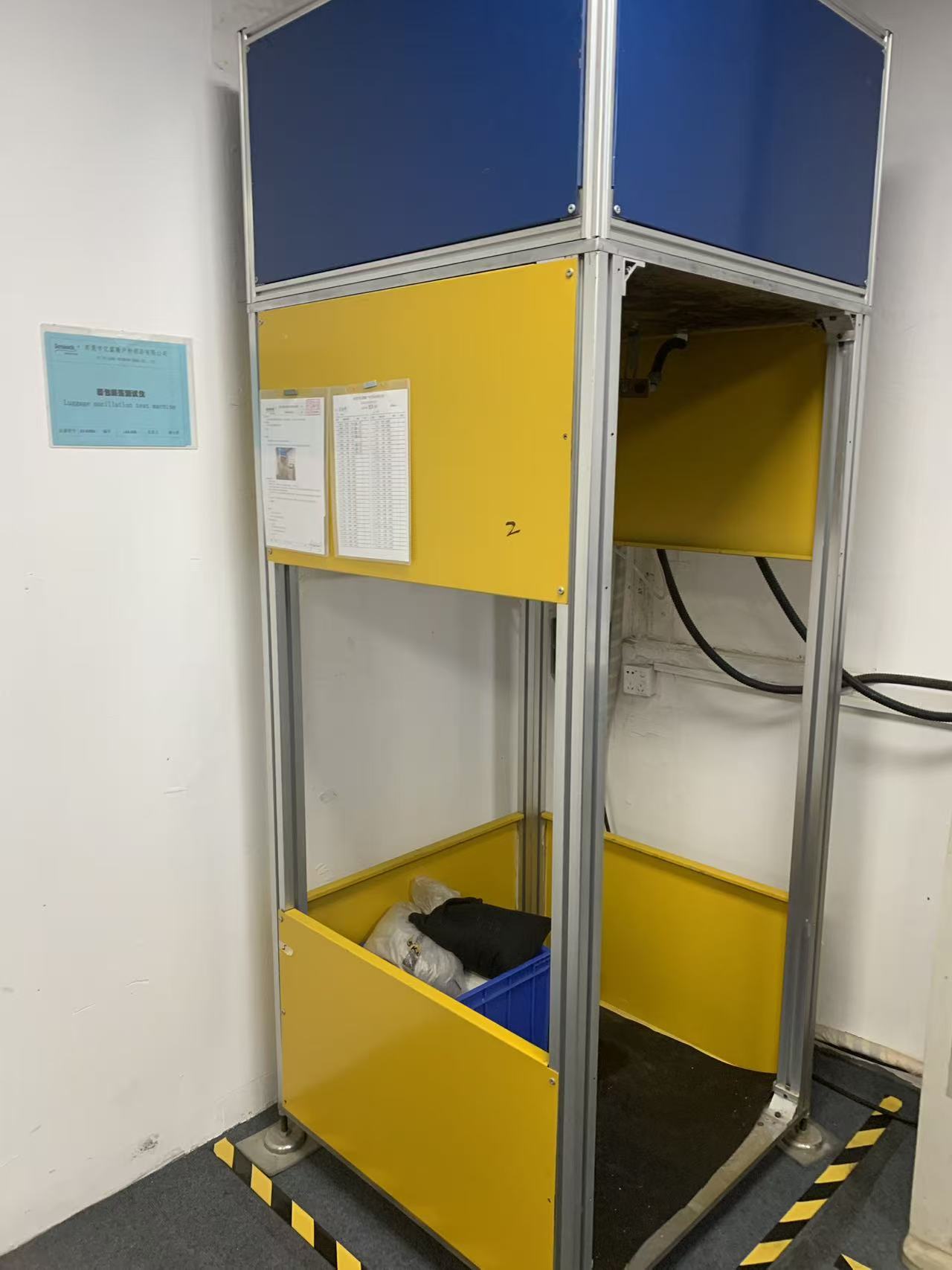

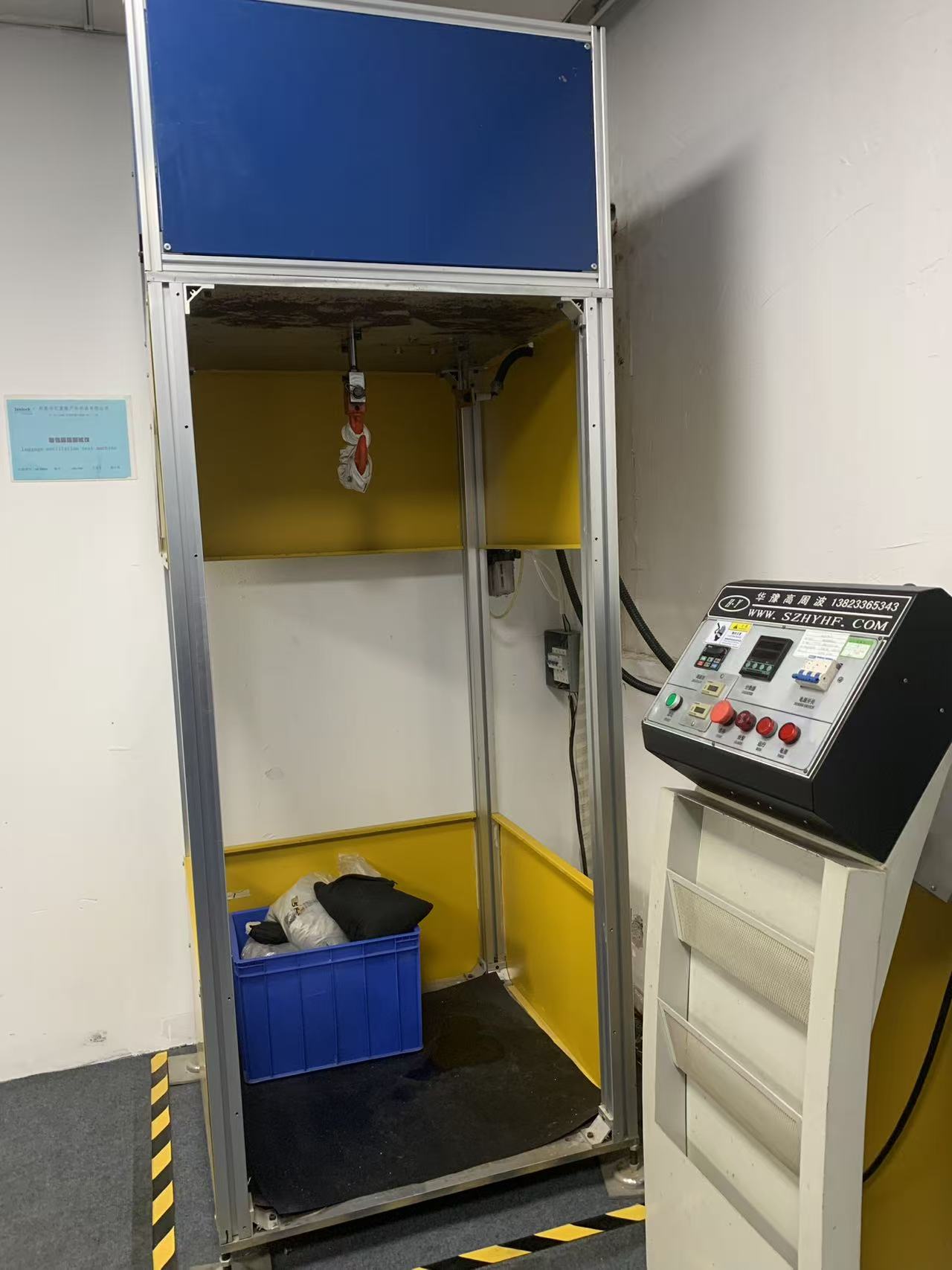

Нашата единица е изградена од производител на опрема со висока фреквенција во Шенжен и е намерно негламурозна. Комората за тестирање е екструдирана алуминиумска рамка со жолти и сини панели за полнење, отворени на работната страна, обложена со тешка гумена подлога за да го спречи враќањето. Ударната глава виси од горниот попречен слој; под него се наоѓа примерокот и, во гајба во основата, калибрираните вреќи со песок што ги користиме за да ја доведеме вреќата до нејзиното номинално оптоварување за тестирање. Вратата со шарки ја затвора работната страна пред да започне трчањето, што е единственото нешто што стои помеѓу операторот и вреќата од 20 kg што се движи со брзина.

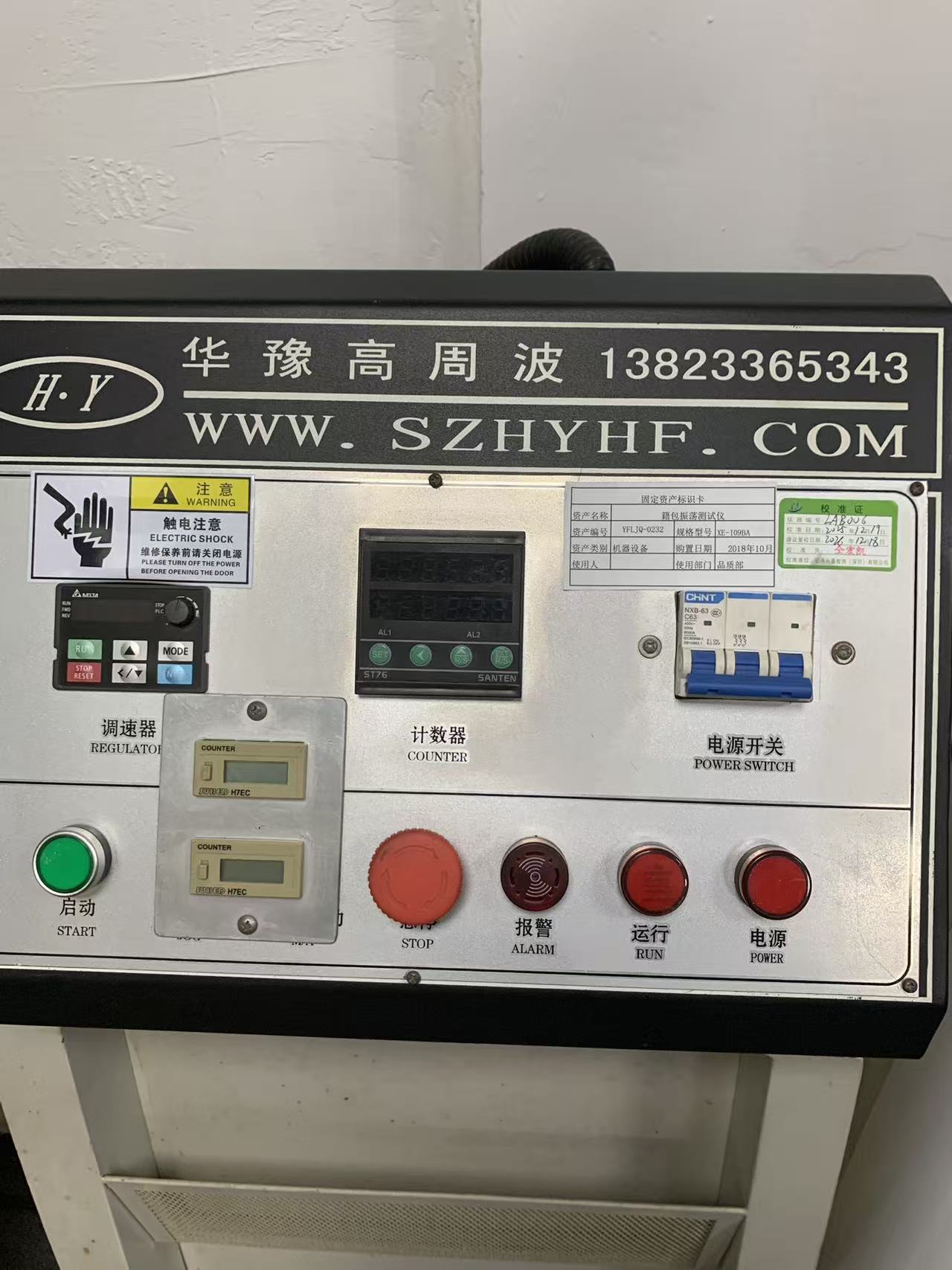

Контролниот пиедестал се наоѓа надвор од кафезот. Неговиот распоред ви кажува точно како се изведува тестот: погонот со променлива фреквенција Delta лево делува како регулатор на брзината, дигитален бројач SANTEN ST76 со два алармни канали се наоѓа во центарот, два електромеханички бројачи FUJI H7EC снимаат кумулативни циклуси независно од програмираниот и CCHNT3-полот со трипол 3X30-6. V, 50 Hz со капацитет на прекин од 6.000 А се справува со влезната моќност. Под нив се наоѓаат копчето за стартување, големото стопирање за итни случаи со глава од печурки и индикатори за аларм, работа и напојување.

Дуплираните бројачи се таму со причина. Програмабилниот бројач е она што ја запира машината на целниот циклус; механичките бројачи ги акумулираат животните циклуси на машината и даваат вкрстена проверка ако некој се прашува дали е ресетирана работа на средината на тестот. Кога ревизорот од трета страна на клиентот прашува како знаеме дека извештајот го одразува целосниот тек, ова е одговорот на кој укажуваме.

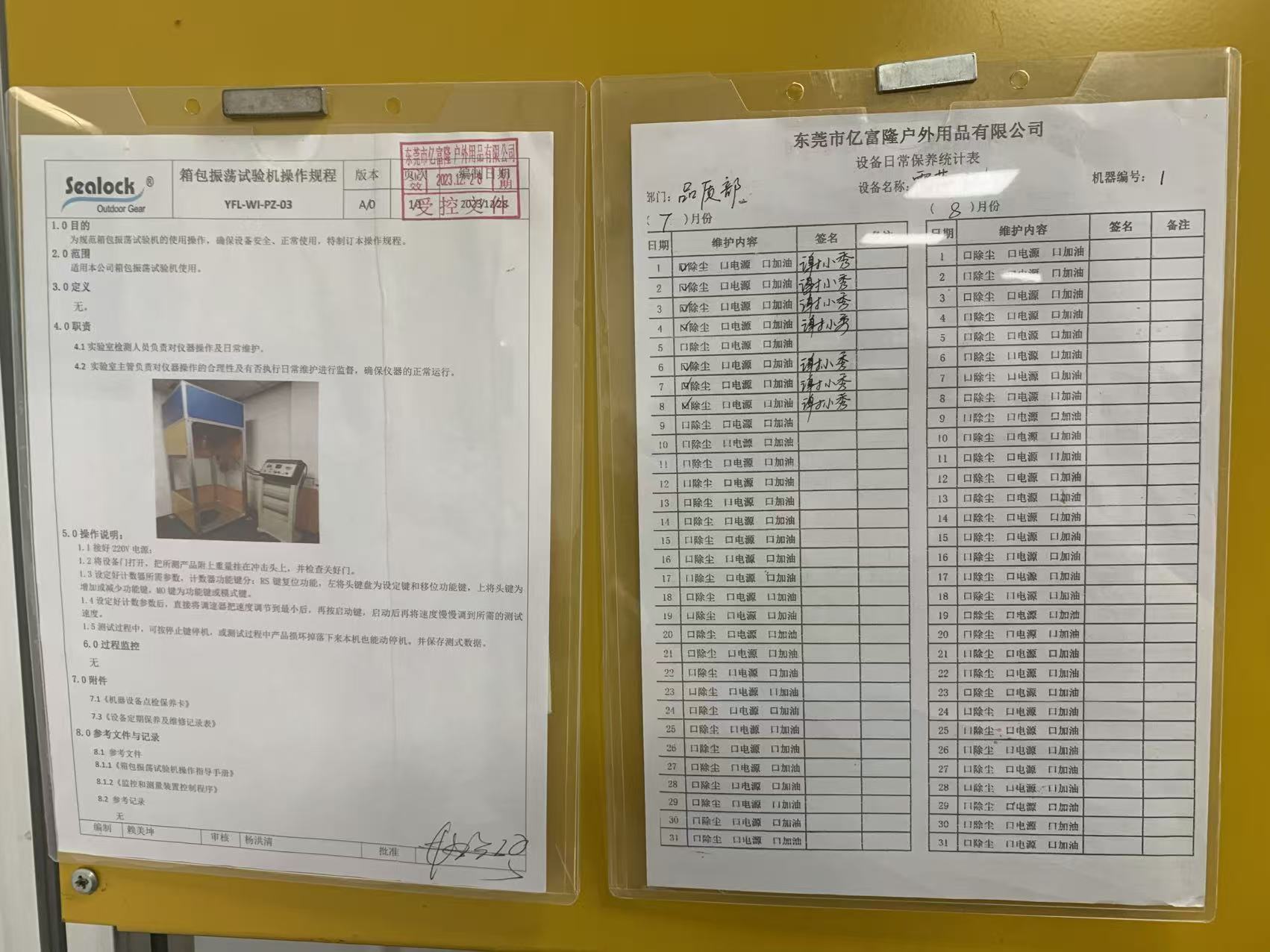

Како го работиме: SOP YFL-WI-PZ-03

Контролираната процедура објавена на машината е кратка и секоја клаузула во неа постои затоа што некој еднаш погрешил.

Операторот го поврзува напојувањето од 220 V, ја отвора вратата на комората, го закачува примерокот - веќе натоварен до неговата номинална тежина - на ударната глава користејќи го соодветниот прицврстувач и потврдува дека вратата е правилно затворена пред нешто да се помести. Бројачот потоа се програмира: копчето за ресетирање го брише претходното извршување, копчињата Shift и increment го поставуваат броењето на целните циклуси, а копчето за режим ја избира функцијата за броење. Само откако ќе се постави целта, операторот го спушта регулаторот за брзина на минимум, притиска на старт и потоа полека ја зголемува брзината до потребната стапка на тестирање. Почнувањето со брзина е забрането, бидејќи наглото прв удар нанесува шок каков што стандардот никогаш не бил замислен и може да предизвика лажен ран дефект на прицврстувачот наместо на зглобот што се тестира.

За време на работата, операторот може да ја запре машината со копчето за стоп во секое време. Ако примерокот се скрши и падне, машината сама запира. Податоците од тестот потоа се запишуваат. СОП го доделува работењето и рутинското одржување на лабораторискиот инспектор и надзорот на двете на лабораторискиот надзорник, а тоа е поддржано од дневниот дневник за одржување - отстранување прашина, проверка на струја, подмачкување - потпишан од ден на ден.

Оптоварување и број на циклуси: кои треба да бидат броевите

Стандардот за методот дефинира како да се протресе вреќата; стандардот на производот дефинира колку е тешко и колку долго. За носени торби што е QB/T 1333-2018Чанта и ранец, кој го поставува тестното оптоварување според волуменот на телото на торбата, наместо, како што беше претходното издание од 2010 година, според спецификацијата на производот, и која го проценува само ременот за рамо каде што една рачка и ременот за рамо споделуваат преклопувачки зашиен регион. Вообичаеното комерцијално тестирање трае до 400 циклуси на двојни ремени за рамо под одредено оптоварување од 6 kg, со рачки кои се оценуваат според нивната сопствена комбинација на оптоварување и циклус.

Четиристотини циклуси е под, а не таван, и е калибриран на чанта од секојдневниот живот, а не на 60-литарски сува чанта што ќе биде фрлена на палубата за чамци цела деценија. Нашето внатрешно барање за носење товар е 1.500 циклуси и погоре, а за експедитивните и поморските програми извршуваме значително поголем број на товари поставени од номиналниот капацитет на торбата наместо од стандардната табела за волумен. Кога сопствениот протокол на клиентот одредува различна комбинација - поголем товар на помалку циклуси за симулирање на ракување со багажот или полесен товар со многу поголем број за симулирање на патување - машината едноставно ги зема тие бројки. Целта на брзината, оптоварувањето и циклусот се поставени од страна на операторот, што е целата поента да се има инструментот внатре, наместо да се купуваат тест слотови однадвор.

Зошто овој тест е различен за заварени водоотпорни кеси

Еве каде фабриката за водоотпорна опрема се разликува од конвенционалната фабрика за багаж. На сошиена торба, сидрото на лентата за на рамо е јамка за лепење фатена во спој и засилена со шипка. Режимот на неуспех е триење на конецот и прогресивно извлекување на шевот, и тој самиот се најавува: шевовите се олабавуваат, јамката се искривува, купувачот забележува пред да пушти.

На високофреквентна заварена вреќа, воопшто нема шевови на сидрото, или шевот е украсен и вистинската патека на оптоварување минува низ заварена лепенка врзана за TPU или ПВЦ лицето на панелот на телото. Тој зглоб откажува со лупење, а не со абразија, а откажувањето на кората е тивко и ненадејно. Заварот што работи малку ладен - недоволно место за живеење, контаминирана површина, матрица што се оддалечила од паралела за дел од милиметар - удобно ќе помине тест за статичко влечење и потоа ќе се раслојува на работ на закрпата некаде помеѓу циклусот 300 и циклусот 900, бидејќи секое осцилирање е на истиот водечки циклус.

Ова е неуспехот што ги генерира прегледите што ги препознава секој менаџер на категоријата: чантата што беше добра една сезона, а потоа „ременот штотуку се симна од торбата“ со чист, неизвалкан преглед на фластерот оставен зад себе. Тоа е, исто така, важно, ахидроизолацијанеуспех и не само дефект на јачината, бидејќи делумно излупениот фластер отвора патека за истекување низ материјалот на лицето долго пред целосно да се одвои. Торбата може да почне да пропушта вода на сидрото на рамото додека сè уште совршено го носи својот товар.

Затоа тестерот за осцилации и накомпјутеризиран тестер на истегнување и лупењесе читаат заедно наместо одделно. Тестирањето на лупењето ни ја дава статичката цврстина на заварениот шев во килограми во однос на нашата внатрешна маса за материјали; Тестирањето на осцилации ни кажува дали таа врска преживува динамично, повторено, оптоварување со еден раб во геометријата што всушност ќе ја види во употреба. Заварот може да биде силен и сепак да биде слаб од замор ако геометријата на лепенката концентрира кора на еден агол. Само вториот тест го наоѓа.

Што гледаме кога ќе заврши трчањето

Бројот на завршени циклуси е услов за поминување, а не резултат на пропуст. Кога бројачот ќе престане, примерокот се спушта и се испитува според пишаната листа за проверка: нема одвојување или делумно одвојување на рачката, лентата или лепенката за сидро; без раслојување или подигање на работ на заварено засилување; нема фрактура, деформација или пукање на токи, лизгачи, Д-прстени или триглајди; нема кинење на конецот при кој било зајакнувачки бод; нема изобличување на панелот на телото околу точката на оптоварување; и, за торби со систем за количка, рачка што сè уште се протега и непречено се повлекува и позитивно се заклучува.

Сè што е помалку од разделба сè уште се снима. Работ на лепенката што се подигнал за два милиметри на 1.500 циклуси е пропуст на вреќата и неуспешен процес, и се враќа на инженерството како проблем со параметрите за заварување наместо да се отпише. Онаму каде што тестот е деструктивен или примерокот е обележан, примерокот се става во карантин и повторно не влегува во залихите што се продаваат.

Каде што се наоѓа во поширокиот синџир на QC

Ниту еден инструмент не потврдува торба. Тестерот за осцилации ја покрива динамичката издржливост на оптоварување на точките на прицврстување и се оддалечува во секоја насока:тестер на животен клипен патентго поминува затворањето низ 3.000 циклуси под странично и надолжно оптоварување соодветно на големината; натестер за абразијаи натестер за издржливост на боја за триењеадреса на издржливост на површината и пренос на завршна обработка; напрограмабилна комора за температура и влажностстарее материјалот поставен преку топло-влажен и под нула велосипед пред да се проверат повторно механичките својства. Потоа, целиот состав оди на целосно тестирање за потопување во вода од два часа или повеќе за потопни производи или тестирање на силен дожд и воден млаз за производи оценети да се спротивстават на дожд наместо на потопување.

Тестирање на осцилации во текпослестареењето на климата е една од пооткривачките секвенци достапни за купувачот, и вреди да се прецизира експлицитно. Зглобовите со помош на лепило и некои TPU-филмови ја губат значајната сила на лупење по седумдесет и два часа изложеност на топло-влажна. Сидро за ремен што преживува 1.500 циклуси ново и 600 циклуси по стареењето, ви кажува нешто што никогаш нема да го направи тестот за собна температура.

Што треба да побараат купувачите

„Осцилацијата тестирана“ на лист со спецификации не значи ништо без четири бројки зад него: оптоварување во килограми, број на циклуси, тестирана компонента и критериуми за прифаќање. Побарајте ги сите четири. Прашајте дали броењето е постигнато или дали машината автоматски запре рано. Прашајте дали кесата е тестирана нова или по климатизација на околината. И конкретно за заварени производи, прашајте дали инспекцијата по тестот вклучуваше подигнување на рабовите на заварени закрпи за зајакнување, бидејќи добавувачот кој само проверува за одвојување ќе пријави пропусница на вреќа што веќе почнала да се лупи.

За програмите OEM и ODM ги поставуваме овие параметри заеднички во фазата на развој, ги извршуваме на првите артикли пред да се замрзне алатот и ги повторуваме за време на производството. Онаму каде што е потребен сопствен протокол на брендот или лабораториски извештај од трета страна, податоците од куќата стануваат претходен екран: ние повеќе би сакале да го најдеме проблемот во циклусот 700 на нашиот сопствен кат отколку во извештајот SGS или QIMA три недели пред испораката.

Најчесто поставувани прашања

Дали тестирањето на влијанието на осцилацијата е исто како и тестот за паѓање?

Не. Тестот за паѓање проценува што се случува со вреќата и нејзината содржина при еден неконтролиран удар врз тврда површина. Тестирањето на удар со осцилации го проценува заморот на местата за носење при стотици или илјадници контролирани циклуси на оптоварување и ослободување. Тие наоѓаат различни неуспеси, а торбата може удобно да помине едната додека не ја нарушува другата.

Дали оваа машина може да тестира мек ладилник или сува торба, како и ранец?

Да. Сè што има дефинирана точка за носење може да се закачи од прицврстувачот - една рачка за влечење на сува торба, двојни ленти за рамо на поладен ранец, горна рачка за фаќање на чанта. Производите со меки страни се наместени во областа за контакт на прицврстувачот, така што стегачот не го абразира ременот и не создава лажен дефект кај стисокот, а не кај зглобот.

Каков товар треба да се користи ако торбата нема објавен капацитет?

Стандардот на производот го добива од волуменот на телото на торбата. Во пракса, за надворешна опрема претпочитаме да тестираме со номиналниот капацитет што брендот всушност ќе го печати на сопственото пакување, плус маржа, бидејќи тоа е бројот што потрошувачот ќе го третира како дозвола.

Дали резултатот од положување гарантира дека торбата нема да пропадне на теренот?

Гарантира дека дизајнот и процесот, како што е земен примерокот, го исчистиле дефинираниот праг на замор. Издржливоста на теренот, исто така, зависи од конзистентноста на производството, поради што тестирањето на осцилации се изведува на производните примероци наместо само на златниот примерок, и зошто параметрите за заварување во процесот се следат независно.

Дали опремата е калибрирана?

Надворешно, од акредитирана куќа за калибрација, со сертификатот објавен на машината. Тековниот сертификат датира од 19 декември 2025 година, а рекалибрацијата доспева до 18 декември 2026 година. Статусот на калибрација е дел од секоја внатрешна ревизија и е достапен за клиентите кои го посетуваат на барање.

Следно во оваа серија

Следниот инструмент што ќе го отвориме е стандардниот кабинет за усогласување на бојата на изворот на светлина - малата, скромен кутија што решава повеќе спорови со клиентите од која било друга опрема во зградата, бидејќи бојата е единствениот атрибут што секој купувач лично го проверува и речиси секој го проверува под погрешно светло.
